1.85 系列

参考标准

GJB 681A-2002、 IEC 61169-32、GJB 5246-2004、GJB360B-2009。

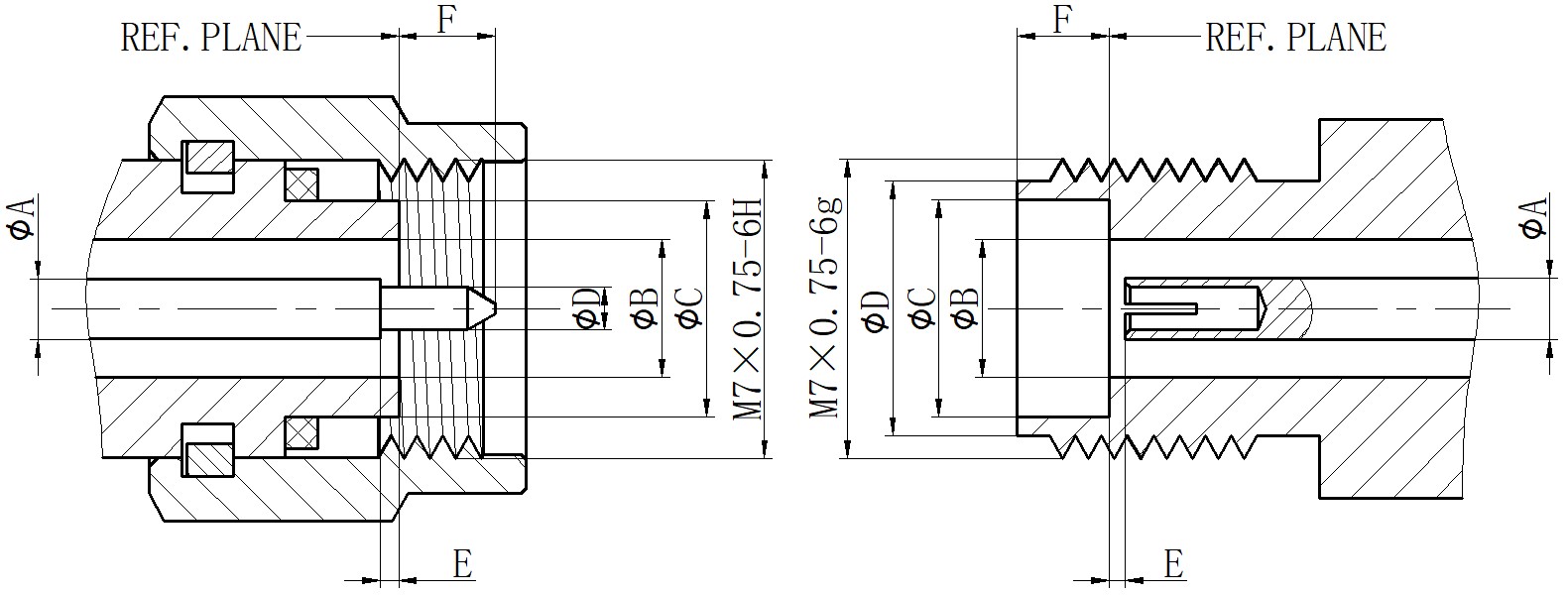

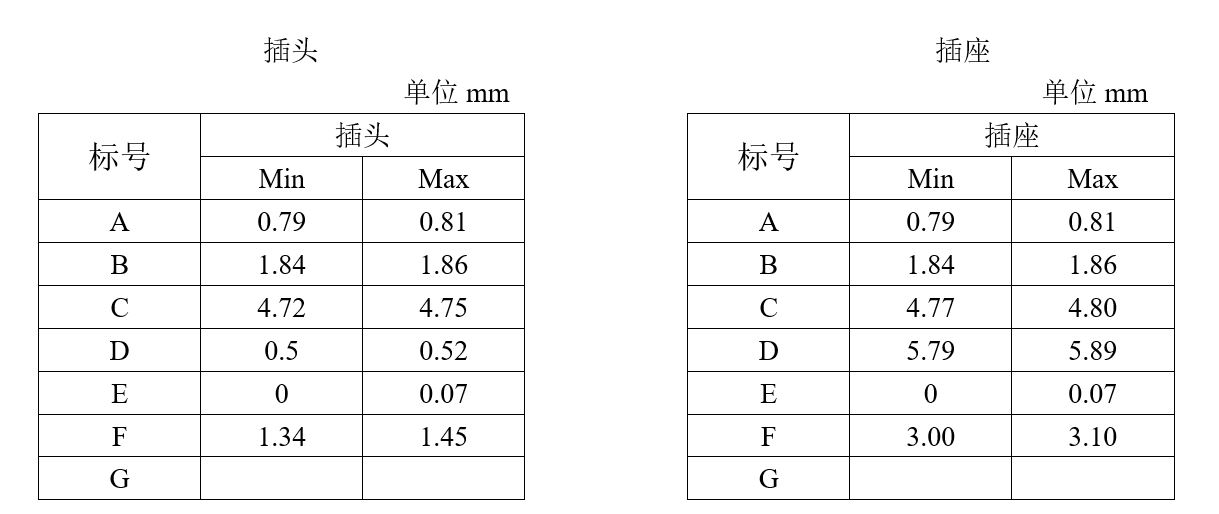

1.85 界面尺寸


性能规范

项目

要求值

尺寸要求

外观尺寸参考样册或客户指定,界面尺寸符合1.85界面尺寸

电气性能

特性阻抗

50Ω

使用频率

见详细规范或规格书

绝缘电阻

5000MΩ

介质耐电压

见详细规范或规格书

接触电阻

中心导体≤4mΩ,外导体≤2.5mΩ

电压驻波比

见详细规范或规格书

插入损耗

0.08f(GHz)dB

射频泄露

见详细规范或规格书

机械性能

啮合力和分离力

0.8Nm

连接力矩

0.8Nm~1.1Nm

连接机构耐力矩

1.65Nm

中心接触件固定性

适用时,轴向力20N,轴向力矩0.01Nm

耐久性

500

连接机构的保持力

450N

电缆保持力

见详细规范或规格书

环境

高频振动

试验方法204,试验条件D

冲击

试验方法213,试验条件I

温度冲击

试验方法107,试验条件B

气密封

适用时,漏率应不超过1.013×10-3Pa·cm3/s

漏泄

适用时,206.84kPa下无气泡溢出

腐蚀(盐雾)

试验方法101,试验条件B

耐湿

试验方法106,省略步骤7b,绝缘电阻≥200MΩ
